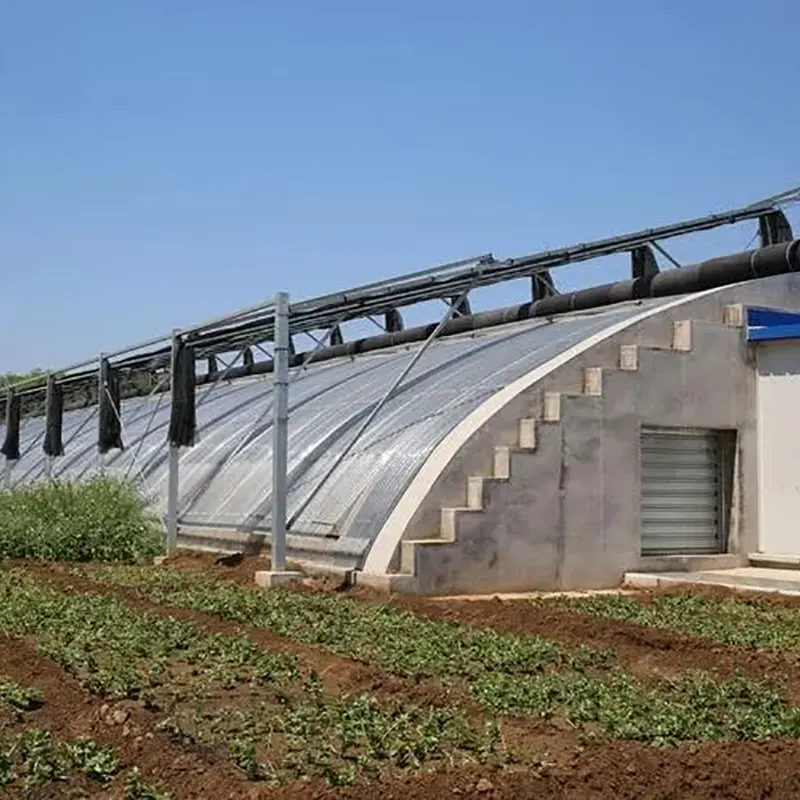

Svetsad stålfackverk med en sluttande solcellsväxthus

Ruize tillverkar Welded Steel Truss Single-Slope Solar Greenhouse i Kina och levererar det som tillverkare, leverantör och fabrik för stora jordbruksprojekt. Dess kännetecken är det svetsade triangulära fackverket, bildat av övre och nedre korda med diagonala delar svetsade till en strukturell enhet. Jämfört med en enkel enkelrörsram ger denna konfiguration en mer omfattande bärande struktur för projekt där spännvidd, snölast och vindmotstånd är viktiga överväganden.

Växthuset behåller det grundläggande solcellsväxthuskonceptet med en stor frontlutning och isolerad baksektion, men lägger större vikt vid strukturell kapacitet. Den är avsedd för kommersiella planteringsbaser, jordbruksparker och andra projekt där växthuset behöver rymma ett bredare inre arbetsområde tillsammans med tyngre täckning, isolering eller hjälputrustning.

Vad den svetsade fackverket förändrar

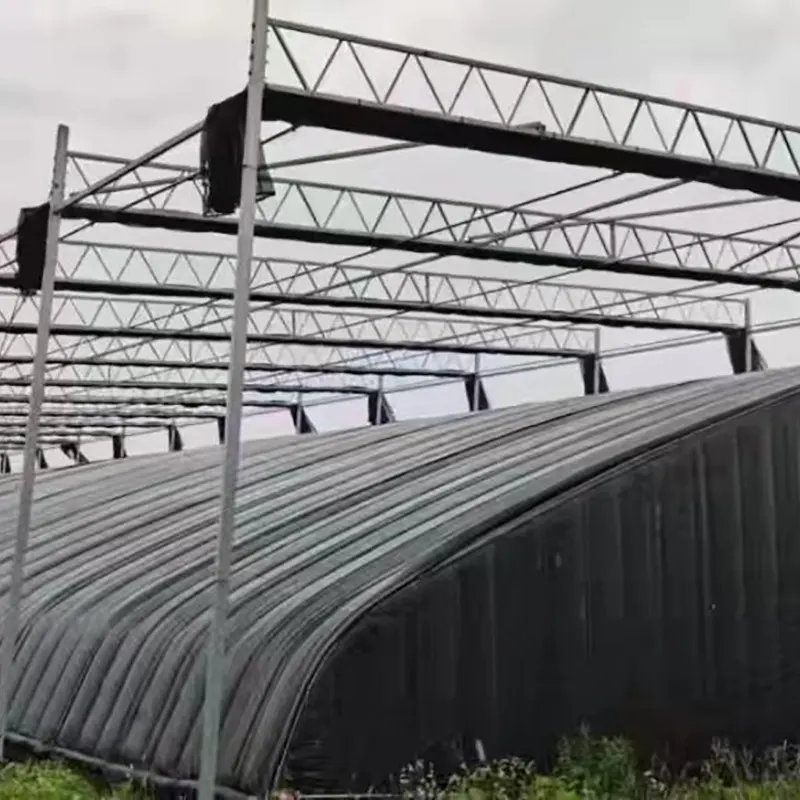

Triangulär bärande geometri

Ramen använder svetsade triangulära takstolar snarare än att förlita sig på individuella runda eller ovala rör som takstöd. Den övre kordan, den nedre kordan och diagonalelementen arbetar tillsammans för att fördela belastningar genom fackverksstrukturen.

• Större strukturell styvhet än en enkel enkelrörsram
• Jämnare fördelning av tak- och miljöbelastningar
• Lämplig för större spann och tyngre växthuskonfigurationer
• Anpassningsbar till projektspecifika vind- och snölastkrav

Denna design är särskilt relevant i områden där ansamlad snö, kraftiga säsongsvindar eller större växthusdimensioner ställer större krav på bärramen. Slutliga fackverksdimensioner, avstånd och grundkonstruktion bör beräknas enligt lokala förhållanden.

Solcellsdesign med enkel lutning för vinterodling

Front Slope för Solar Collection

Den främre sluttningen är designad kring vintersolexponering, vilket gör att växthuset kan utnyttja tillgängligt solljus under dagen. Lutningsvinkeln kan planeras efter projektort, växthusdimensioner och grödabehov.

Lämpliga växthusfilmer kan väljas baserat på ljustransmission, lågtemperaturprestanda, hållbarhet och avsedd gröda. PE-, PO- och EVA-filmalternativ kan övervägas för olika växthuskonfigurationer.

Bakre sektion för värmelagring

Den bakre väggen och den bakre lutningsstrukturen tillhandahåller den huvudsakliga termiska retentionsfunktionen. Isoleringsmaterial kan införlivas i den bakre delen för att minska värmeförlusten efter solnedgången och bidra till att skapa en stabilare inre miljö under vintern.

Där temperaturen är för låg för enbart passiv värmelagring kan växthuset kombineras med värmefiltar och värmeutrustning. Den nödvändiga konfigurationen beror på lokala vintertemperaturer, grödors temperaturkrav och växthusets driftsförhållanden.

Helrams varmförzinkning

Stålramen är behandlad med varmförzinkning för utomhuskorrosionsskydd. Eftersom svetsade strukturer innehåller många anslutningspunkter är behandlingen av svetsade ytor en viktig del av långsiktigt underhåll.

Den levererade produktionsprocessen inkluderar förberedelse av stålytan, svetsning, slipning av relevanta svetsområden, zinkreparationsbehandling och passivering. Syftet är att upprätthålla korrosionsskydd över både de viktigaste stålelementen och de bearbetade anslutningsområdena.

Under lämpliga miljö- och underhållsförhållanden är den galvaniserade stålkonstruktionen avsedd för långvarig användning utomhus. Den faktiska livslängden varierar med klimat, beläggningsskick, strukturell belastning och underhållsfrekvens.

Stort utrymme för jordbruksverksamhet

Den svetsade fackverkskonfigurationen kan användas där en större fri odlingsyta krävs. Genom att planera fackverksspännet och stödarrangemanget som en del av den övergripande strukturella designen, kan växthuset ge utrymme för grödor, skörd, interna transporter och utvalda jordbruksmaskiner.

För anslutna växthusprojekt kan servicegångar och utrustningstillträde planeras samtidigt som fackverkslayouten. Detta hjälper till att skilja odlingsområden från transportvägar och gör större planteringsoperationer lättare att organisera.

Konfigurationsreferens

Utrustning för kontrollerad vinterproduktion

Växthusstommen kan stödja integrationen av miljökontrollsystem valda enligt projektet. Den förstärkta strukturella designen är användbar där ytterligare isolering eller utrustning behöver införlivas i växthuskonfigurationen.

• Elektriskt kraftigt termiskt filtsystem
• Automatiska topp- och sidoventilationsfilmöppnare
• Luftcirkulationsfläktar
• Integrerat vatten- och gödningssystem
• Vintervärmeaggregat
• Interna och externa skuggsystem
• Fjärrkontroll av temperatur och fuktighet
• Förstärkt regnvattenavloppssystem

Utrustningsvalet bör baseras på gröda, växthusvolym, lokalt klimat och önskad driftstemperatur snarare än att tillämpa ett standardpaket för varje projekt.

Lämplig för stora jordbruksprojekt

Strukturen är avsedd för projekt där både kraftig inramning och vinterskydd är viktiga.

• Stora jordbruksplanteringsparker i kalla områden
• Vinterodling av medicinalväxter
• Premiumproduktionsbaser för frukt och grönsaker
• Storskaliga plantanläggningar
• Jordbruksdemonstrationsprojekt av hög standard
• Kommersiell produktion av grödor under lågsäsong
• Utomeuropeiska lantbrukstekniska projekt

Designad kring lokala vind- och snöförhållanden

Fackverkskonstruktionen kan konstrueras kring miljöbelastningarna på projektplatsen. Vindhastighet, snölast, höjd, växthusspann, ramavstånd och grundförhållanden bör alla beaktas när den slutliga strukturella specifikationen bestäms.

Detta projektbaserade tillvägagångssätt är särskilt viktigt för platser på hög latitud eller hög höjd, där snöansamling, starka vindar och stora säsongsbetonade temperaturskillnader kan ställa väsentligt andra strukturella krav än de för ett konventionellt jordbruksväxthus.

Från tillverkning till utlandsinstallation

Ruize kan koordinera ståltillverkning, svetsning, galvanisering, växthustäckningsmaterial och utvalda stödkomponenter för exportprojekt. Växthusstrukturen kan delas in i transportabla sektioner för förstärkt exportförpackning och containerlastning.

Projektdokumentationen kan innehålla konstruktionsritningar, installationsanvisningar och tekniska filmer. För större utländska jordbruksprojekt kan teknisk fjärrstyrning tillhandahållas under montering och driftsättning, med ersättningsramkomponenter och växthusfilm tillgängliga för senare underhåll.

Underhåll av den svetsade ramen

Regelbunden inspektion bör fokusera på den galvaniserade beläggningen, svetsade och reparerade områden, anslutningspunkter, växthusfilm, dräneringsvägar och stödjande utrustning. Särskild uppmärksamhet bör ägnas åt strukturen före och efter perioder med kraftigt snöfall eller starka vindar.

Om en täckpanel, koppling eller annan enskild komponent är skadad kan den aktuella delen i allmänhet bytas ut utan att hela växthusstommen tas bort. Detta hjälper till att förenkla underhållet för långsiktiga kommersiella växande projekt.

Vanliga frågor

Vad är den största skillnaden mellan det svetsade fackverksväxthuset och en konventionell rörram?

Den största skillnaden är den bärande strukturen. Den svetsade versionen använder triangulära takstolar som består av övre och nedre korda plus diagonala delar, vilket skapar en styvare strukturell sammansättning som är bättre lämpad för större spännvidder och högre konstruktionsbelastningar.

Kan växthuset designas för områden med mycket snö?

Ja. Fackverkskonfigurationen kan konstrueras för högre snölaster, men den slutliga strukturen måste beräknas enligt de faktiska lokala snöförhållandena, spännvidden, ramavståndet och fundamentets design. En kraftig ram ersätter inte platsspecifik konstruktion.

Kan växthuset stödja ytterligare termisk utrustning?

Den förstärkta fackverksstrukturen kan beaktas vid integrering av termiska filtar och vald extrautrustning. Utrustningens vikt, fixeringsmetod och lastposition bör bekräftas under konstruktionsplaneringen.

Kan växthuset ge ett stort arbetsområde för jordbruksmaskiner?

Ja. Större spännvidder kan planeras för att ge öppnare inre utrymmen för plantering, skörd och materialhantering. Den slutliga fria bredden och det interna stödarrangemanget beror på strukturella beräkningar och dimensionerna på maskinen som används.

Kan strukturen anpassas för ett utlandsprojekt?

Ja. Fackverksspecifikationen, spännvidd, höjd, avstånd och övergripande växthusdimensioner kan justeras efter lokala vind-, snö-, höjd- och platsförhållanden. Stödsystem för film, isolering och miljökontroll kan också väljas som en del av projektkonfigurationen.
